防爆儀表箱

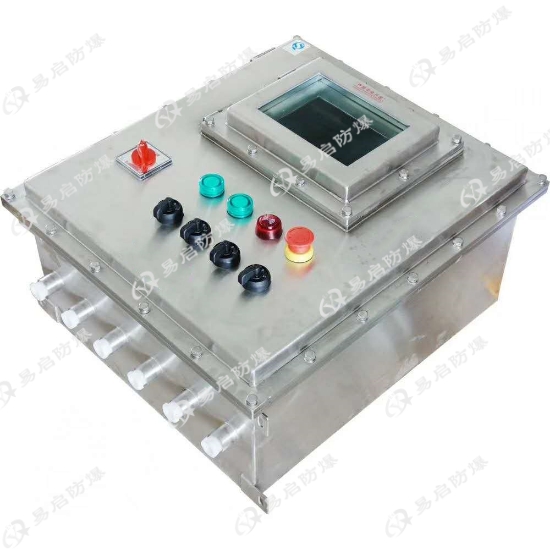

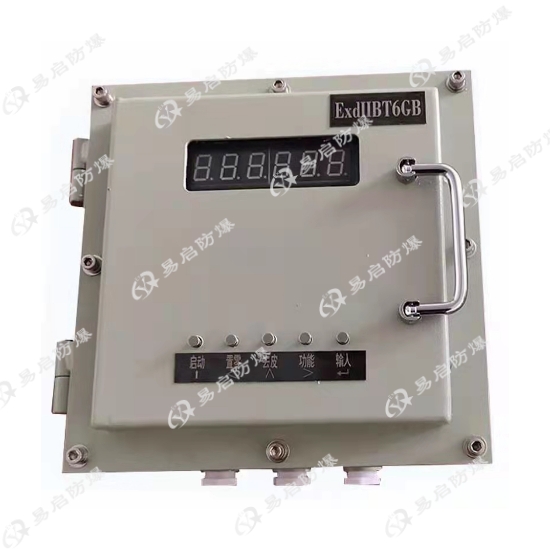

BXK 系列防爆儀表箱

——把非防爆儀表“裝入安全艙”，讓顯示、監測、控制直達 1 區、2 區

隔爆外殼 + 增安接線 + 鋼化玻璃視窗，一臺箱子即可在**性氣體或粉塵現場安全容納溫度、壓力、流量、PLC 觸摸屏等各種儀表，并支持遠程通訊與就地操作。

一、產品定義

BXK 系列防爆儀表箱是按 GB3836.1-2010、GB3836.2-2010、GB3836.3-2010 及 IECEx 相關標準設計制造的隔爆-增安復合型箱體，用于在 1 區、2 區及 20/21/22 區危險場所中安全安裝、顯示與操作各類非防爆或防爆儀表、控制器、觸摸屏、按鈕、指示燈等元件，實現現場監測與控制。

二、技術亮點

1. 權威認證

   ? 防爆標志：Ex d e IIC T6 Gb / Ex tD A21 IP65/66 T80 ℃

   ? 隔爆主腔 + 增安接線腔，雙重結構，零火花外逸。

2. 高防護殼體

   ? 材質：ZL102 壓鑄鋁合金（標配），可選 304/316L 不銹鋼或碳鋼噴塑；

   ? 防護等級：IP55 / IP65 / IP66，防腐等級 WF1 / WF2，鹽霧 1000 h 無紅銹。

3. 可視化 & 人性化

   ? 前蓋可選鋼化玻璃視窗，不開蓋即可觀察儀表讀數；

   ? 外置防爆按鈕、旋鈕、指示燈，實現就地啟停、復位、**。

4. 寬范圍配置

   ? 額定電壓：AC 220/380 V，DC 24/110/220 V；

   ? 額定電流：≤ 250 A；

   ? 進線口：G1/2″~G2″ 螺紋或防爆格蘭頭，支持鎧裝/非鎧裝電纜。

5. 靈活定制

   ? 內裝導軌、端子、PLC、變頻器、溫控儀、觸摸屏等，元件品牌/數量按圖定制；

   ? 尺寸、開孔、噴涂顏色、安裝方式（掛式/立式/立柱）按需生產。

三、技術規格（典型型號 BXK-Ex-400×300×200）

| 項目 | 參數 |

|---|---|

| 防爆標志 | Ex d e IIC T6 Gb / Ex tD A21 IP65 T80 ℃ |

| 額定電壓 | AC 380 V / DC 24 V |

| 額定電流 | ≤ 63 A |

| 防護等級 | IP65 |

| 防腐等級 | WF2 |

| 外殼材質 | 鋁合金（可選不銹鋼） |

| 視窗 | 5 mm 鋼化玻璃 |

| 安裝方式 | 掛墻 / 立柱 |

| 重量 | 8~15 kg（視配置） |

四、典型應用場景

? 石油化工：現場溫度、壓力、流量變送器就地顯示控制；

? 天然氣：門站、閥室壓力監控與調節；

? 制藥：潔凈區溫濕度、壓差儀表集中安裝；

? 煤礦井下：瓦斯監測分站、皮帶秤儀表箱；

? 海洋平臺：海水淡化、消防泵房就地 PLC 箱；

? 軍工：**庫環境監測、推進劑灌裝間參數顯示。

五、安裝與維護

1. 安裝步驟

   ① 掛墻或立柱固定 → ② 穿電纜 → ③ 套防爆格蘭 → ④ 接線 → ⑤ 合蓋通電。

2. 維護周期

   ? 季度：檢查密封圈、隔爆面、接地；

   ? 年度：復測絕緣、更換老化密封條。

六、服務與認證

? 防爆合格證、CCC、ATEX、IECEx 全套文件；

? 7×24 h 遠程診斷，48 h 現場響應，10 年備品共享。

BXK 系列防爆儀表箱把“非防爆儀表”裝進一只通過 Ex d 認證的鋼鐵保險箱，讓危險區的每一次讀數、每一次操作都像在控制室一樣安全、直觀、可靠。
