防爆操作柱（箱）

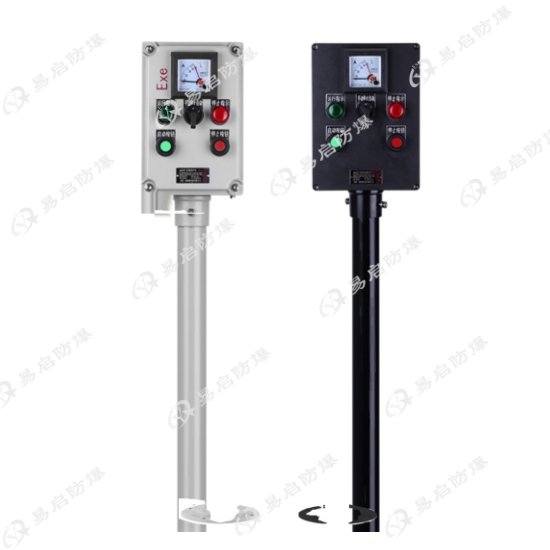

LB(C)Z 系列防爆操作柱

——“小身材、大安全”的工業現場指揮臺

防爆按鈕、指示燈、轉換開關、電流表等元件模塊化集成，一鍵啟停、就地指示，專為 1 區、2 區及粉塵 21/22 區設計，IP65 防護、WF2 防腐、Ex 認證齊全。

一、產品定義

LB(C)Z 系列防爆操作柱（又稱防爆主令控制器）是一種壁掛或立柱安裝的現場就地控制設備，用于在**性氣體或粉塵環境中對電動機、閥門、風機等電氣設備進行啟動、停止、正反轉、急停及信號指示操作。

二、核心優勢

1. 雙重防爆認證

   ? 防爆標志：Ex de IIC T6 Gb / Ex tD A21 IP65 T130 ℃

   ? 隔爆主腔 + 增安接線腔，雙重保障零火花外逸。

2. 模塊化、可定制

   ? 按鈕（A）、指示燈（D）、電流表（B）、轉換開關（K）、電位器（R）等單元**組合；

   ? *多 10 個控制單元，滿足復雜控制邏輯。

3. **度殼體

   ? 外殼：ZL102 鋁合金壓鑄成型，**靜電噴塑；

   ? 可選 304/316L 不銹鋼，WF2 防腐，鹽霧 1000 h 無紅銹。

4. 全環境適用

   ? 溫度組別：T1~T6；

   ? 防護等級：IP54/IP65/IP66；

   ? 戶內、戶外、高濕、鹽霧、強腐蝕場所均適用。

5. 安裝靈活

   ? 掛式（G）或立柱式（L）安裝，配不銹鋼外露緊固件，防松防掉；

   ? 進出線口 G1/2″~G2″，防爆電纜格蘭頭或軟管接頭可選。

三、技術參數（典型型號 LB(C)Z-A2D2K1L）

| 項目 | 參數 |

|---|---|

 額定電壓 | AC220/380 V，DC24/110 V |

| 額定電流 | 10 A（按鈕/開關） |

| 防爆標志 | Ex de IIC T6 Gb / Ex tD A21 IP65 |

| 防護等級 | IP65 |

| 防腐等級 | WF2 |

| 外殼材質 | 鋁合金 / 不銹鋼 |

| 安裝方式 | 壁掛 / 立柱 |

| 電纜外徑 | Φ12 mm~Φ20 mm |

| 重量 | 2.5~6 kg（視單元數） |

四、典型應用場景

? 石油化工：泵房、壓縮機站、加氫裂化裝置現場啟停

? 儲運碼頭：罐區、裝船臂、輸油臂就地控制

? 海洋平臺：鉆井泵、消防泵、吊車就地啟停指示

? 軍工設施：**庫、推進劑廠房通風機控制

? 糧食加工：粉塵 21/22 區提升機、刮板機控制。

五、可選功能

? 帶鑰匙鎖止、急停蘑菇頭、防爆蜂鳴器；

? 內置安全隔離柵，與本安儀表直接連接；

? 4-20 mA 輸出，與 DCS 遠傳聯動；

? 低溫型 -40 ℃ 啟動，高溫型 +60 ℃ 運行。

六、服務與認證

? 防爆合格證、CCC、ATEX、IECEx 全套文件；

? 工廠預接線、功能測試，現場即裝即用；

? 7×24 h 遠程診斷，48 h 現場響應，10 年模塊備件共享。

LB(C)Z 系列防爆操作柱讓“危險區就地操作”變得像按電梯按鈕一樣簡單——防爆、防腐、防水一次到位，安裝、維護、擴展隨需而變。
